CAD机械制图课程

时间:2019-06-06     作者:jnskmj【原创】   阅读


第一章  AutoCAD概述及绘图原理

1AutoCAD简介(了解本软件的发展史及其在机械行业中的优势所在,提高学生学习本软件的兴趣和信心

2AutoCAD的安装掌握本软件的安装方法及其几种常见错误的解决措施,让学生提高*完成软件的安装)

3绘制模板设置(掌握模板的建立,使学生构可以构建符合自己习惯的个性化模板

4鼠标键盘的使用(掌握鼠标和键盘在本软件中的灵活配合使用,给学生讲解及提供快捷键设置,以便达到提高绘图效率的要求

5、绘图的基本原理(重点掌握绘图的基本原理,让学生从根本上理解绘图的方式方法,为以后*绘制复杂图形做好扎实的基础

 二维基本机械制图的绘制

1、基本绘图命令(重点掌握常用绘图命令的方法和技巧,如直线、圆弧等,学会*绘制常见图形的基本能力)

3、高级绘图命令(理解几种特殊图线的能力,如渐开线、抛物线等,学会解决非常用图形的能力

4、基本机械符号的调用(掌握机械符号从软件之中调取的方法和技巧,以便提高学生绘制图形的高效性和准确性)

 机械制图基础

1、图纸幅面及标题栏 (掌握如何添加和绘制不同规格的图纸型号,理解标题栏中内容的含义,让学生学会从中得到有效信息的方法

2、图线、字型及比例 (理解各种图线的具体画法,重点掌握每种图线绘制的场合,让学生绘制出符合国家标准的图形)

3、尺寸标注(掌握每种尺寸类型的标注方法,根据不同的图幅图形的型号不同,教会学生能过快速的标出简单、清晰、完整的尺寸

4多种机械符号的识别掌握图纸上每种图形符号的含义,让学生从中得到获取信息,理解机件的设计要求,从而更快更好的完成绘制)

第四章 件的表达

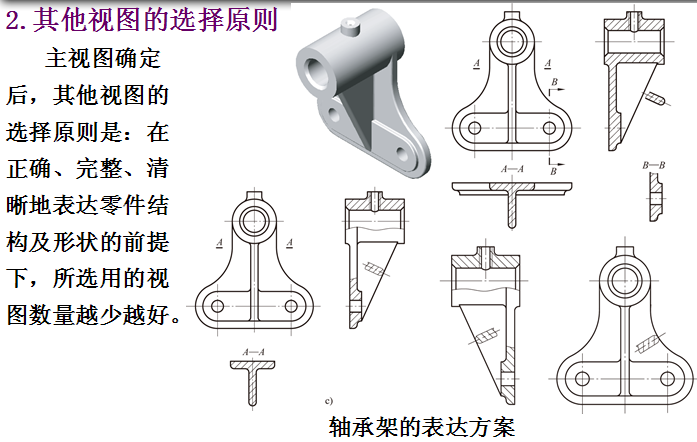

1、外观视图(掌握基本视图、向视图、斜视图、局部视图的规定画法及应用场所)

2、剖视基础(通过讲解对比剖视与外观视图的特点,确定采取剖视的优势

3、剖视图一般绘制方法(理解剖视图的作用及种类

4、 剖面线的标准(掌握不同材料的剖面线的样式及其在软件上如何实现

5、全剖视图、半剖视图和局部视图的绘制(掌握每一种视图的表达方式和其所应用的场合

6、剖面图(理解的种类,包括断面图及旋转剖的举例说明

7、机件综合视图的表达(最终通过复杂图纸的详细分析,掌握机件的表达方法,进一步提高自己的看图读图能力)

第八章 装配图的绘制

1、装配图分析(掌握看装配图的技巧

2、装配图的一般绘制过程(通过绘制减速箱、油缸的装配图纸,掌握绘制装配图的过程及方法

3、拆画零件图通过拆画铣刀头、密封油泵的零件图纸,掌握拆画零件图的注意事项及方法

第五章  实物图的绘制

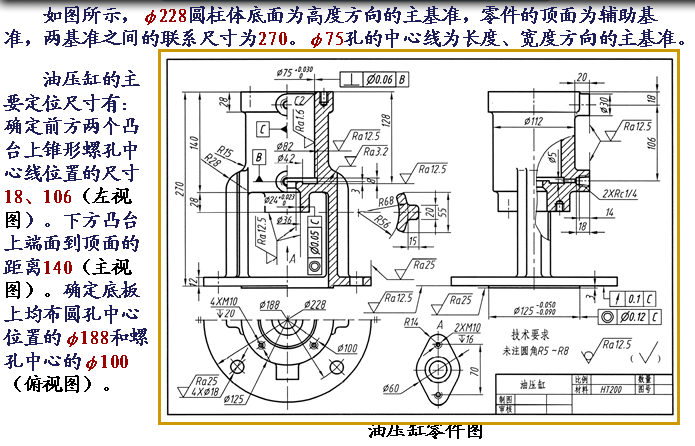

1、实物的分析(通过分析油缸零件,提高学生总合考虑问题的能力,让学生把产品的设计理念吃透

2、实物的绘制(通过绘制油缸零件、鼠标等多种不同类型产品,提高学生如何正确、清晰、完整的表达产品件的每一处信息
